Marine Cables Ponte della nave
Info Veloci
Numero modello: MGSGO
Materiale isolante: EPR
Tipo: BASSA TENSIONE, Bassa Tensione
Applicazione: marina
Materiale conduttore: rame
Rivestimento:composto elastomerico a copolimero a base di olefina
Nome del prodotto: MGSGO spedisce cavi di alimentazione
Colore: facoltativo
Scudo: Sì
Prezzo: Prezzo di vendita diretto di fabbrica
Servizio: servizio personalizzato
Imballaggio: pacchetto personalizzato
MOQ: 1000 metri
Parole chiave: MGSGO
Certificato: CE
Descrizione del prodotto
MGSGO Cavi di alimentazione privi di alogeni per imbarcazioni, schermati in rame, cavi marini
| Struttura e specifiche | |
Tipo: | Basso voltaggio |
Tensione nominale: | U{0}}/U 0,6/1 kV |
Materiale del conduttore: | Conduttori in rame a trefoli |
Spiaggiamento | Conduttore a trefoli a filo nudo sottile; VDE 0295, classe, 5 |
Materiale isolante: | EPR resistente al calore |
Rinforzo | Nastro in poliestere |
Giacca: | composto elastomerico a copolimero a base di olefina |
Scudo: | Avvolgimento in lamina più schermo intrecciato in rame nudo |
Colore giacca esterna: | Nero/Opzionale |
Raggio di curvatura: | 5x Ø esterno |
Intervallo operativo di temperatura: | al conduttore max. più 85 gradi |
Certificato: | CE, RoSH, ISO9001 |
Standard | * acc. a VG 95218-60, con schermo e integrità dell'isolamento naturale in caso di incendio senza barriera ignifuga |
Proprietà | * privo di alogeni e ignifugo |
Applicazione:
I cavi di alimentazione privi di alogeni per imbarcazioni marine sono utilizzati per installazioni fisse su navi in tutte le stanze e ponti aperti come cavi di controllo e di alimentazione.
Cavo di alimentazione pentapolare isolato in PVC e guaina
1. Ambito di applicazione
Il prodotto è adatto per la trasmissione di potenza in linee elettriche con tensione nominale 3,6/6KV e inferiore. Al fine di soddisfare le esigenze di sviluppo e sicurezza del sistema di distribuzione, il cavo di alimentazione a cinque conduttori separa la linea neutra dalla linea zero dell'ingegneria del sistema di distribuzione a bassa tensione, in modo che il funzionamento del sistema sia più stabile e sia garantita la sicurezza degli operatori. La nostra azienda cavo di alimentazione a cinque conduttori ha ottenuto il brevetto del modello di utilità nazionale, numero di brevetto: 9123089.4.
2. Specifiche del modello
<1>il significato corrispondente della lettera.
Isolamento V-PVC Nucleo L-Alluminio Nucleo T-Rame (omesso) Guaina V-PVC
<2>I numeri corrispondono ai significati.
Precedente: 2- armatura a nastro 3- armatura in filo d'acciaio fine 4- armatura in filo d'acciaio spesso
Ultimo pezzo: 2- guaina in PVC
<3>Vedere la tabella 1 per i modelli.
Tabella 1
<4>Vedere la tabella 2 per i modelli.
Tavolo 2
3. Diagramma della struttura
4.Parametri tecnici
<1>la resistenza CC del conduttore soddisfa i requisiti di GB/T3956-1997.
<2>Le prestazioni di isolamento del cavo finito soddisfano i requisiti di GB12706.1. Deve resistere alla prova di tensione CA specificata nella tabella 3 per 5 minuti senza guasti.
5. caratteristiche del prodotto
<1>Il segno di identificazione del nucleo del filo isolante adotta tre tipi: estrusione del colore dell'isolamento; Monocromatico, con 0, 1, 2, 3, 4 codice identificativo; Doppio colore, barra dei colori estrusa.
<2>Il cavo di alimentazione a cinque conduttori è adatto per il sistema di trasmissione e distribuzione trifase a cinque fili. Poiché il nucleo neutro e il filo di terra sono separati, il funzionamento del sistema è più stabile e l'operatore è più sicuro. Il cavo a cinque conduttori adotta un design unico delle piastrelle, che rende il cavo con le caratteristiche di struttura stabile, peso leggero e diametro esterno ridotto.
6. Condizioni d'uso
<1>La massima temperatura di esercizio nominale del conduttore è di 70 gradi;
<2>In caso di cortocircuito (durata massima 5S), la temperatura massima di esercizio del conduttore è di 160 gradi;
<3>La temperatura ambiente di posa dei cavi non deve essere inferiore a 0 gradi;
Diametro di curvatura consentito della posa del cavo: il cavo unipolare non è inferiore a 40 volte il diametro del cavo; il cavo multipolare non è inferiore a 30 volte il diametro del cavo.
Cavo di alimentazione a conduttore concentrico
1. Ambito di applicazione
Questo prodotto è adatto per linee di trasmissione di potenza con tensione nominale fino a 0,6/1KV inclusi.
2.caratteristiche del prodotto
<1>Con sequenza positiva (inversa) bassa e uniforme e impedenza di sequenza zero, è favorevole a migliorare la qualità dell'alimentazione.
<2>Il valore di reattanza del conduttore a strato concentrico è molto inferiore a quello del quarto nucleo del normale cavo a quattro conduttori nello stato di funzionamento a sequenza zero, il che favorisce l'azione sensibile del dispositivo di protezione automatica da cortocircuito, così come per garantire il funzionamento sicuro delle apparecchiature relative ai cavi.
<3>Ha forti prestazioni di interferenza anti-elettromagnetica e prestazioni antifulmine.
<4>Il cavo di alimentazione a cinque conduttori con lo stesso conduttore è adatto per il sistema di distribuzione trifase a cinque fili.
3.Modelli e specifiche
<1>Significato delle lettere
-T: conduttore concentrico ZR: ignifugo NH: resistente al fuoco (il resto è come un normale cavo di alimentazione)
<2>Vedere la tabella 1 per i modelli.
Tabella 1
<3>Vedere la tabella 2 per i modelli.
Tavolo 2
4. Diagramma della struttura
5.Parametri tecnici
<1>resistenza CC del conduttore
Cavi di alimentazione con isolamento in plastica e guaina.
<2>Vedere la tabella 3 per la resistenza di isolamento.
Tabella 3
<3>Prova di tensione alternata
Il cavo finito non si rompe sotto il test di tensione CA di 50 Hz, 5 minuti e 3500 V.
Per il cavo unipolare viene eseguita la prova di pressione di immersione.
<4>I valori di resistenza e impedenza CA sono mostrati nella Tabella 4.
Tabella 4
6. Condizioni d'uso
<1>temperatura di esercizio massima consentita a lungo termine del conduttore: isolamento in PVC 70 gradi;
Isolamento XLPE 90 gradi.
<2>In caso di cortocircuito del cavo (durata massima 5s), la temperatura massima del conduttore non deve superare:
Cavo isolato in PVC 160 gradi;
Cavo isolato XLPE 250 gradi.
<3>La temperatura ambiente durante la posa non deve essere inferiore a 0 gradi .
<4>Il diametro di curvatura ammissibile del cavo non è inferiore a 40 volte il diametro esterno del cavo unipolare;
Cavo multipolare non inferiore a 30 volte il diametro del cavo.
<5>I cavi ignifughi e resistenti al fuoco soddisfano rispettivamente i corrispondenti requisiti di prestazione ignifuga e resistente al fuoco.
Cavo di alimentazione schermato in metallo
1. Ambito di applicazione
Il prodotto è adatto per l'uso in linee di alimentazione CA/CC con tensione nominale fino a 0,6/1KV compreso. Oltre alle caratteristiche elettriche del normale cavo di plastica, questo prodotto ha anche una forte interferenza anti-elettromagnetica, prestazioni antifulmine, equalizzazione del potenziale e miglioramento della qualità dell'alimentazione. Particolarmente adatto per luoghi con dispositivi elettronici di precisione, come centri di calcolo, centri di controllo aerospaziale, edifici intelligenti.
2. Specifiche del modello
<1>il significato corrispondente della lettera
-P: cavo di alimentazione schermato metallico ZR: ignifugo NH: resistente al fuoco (il resto è uguale ai normali cavi di alimentazione)
<2>Vedere la tabella 1 per i modelli.
Tabella 1
<3>Vedere la tabella 2 per i modelli.
Tavolo 2
3. Diagramma della struttura
1- Conduttore in rame (alluminio) 2-Isolamento in PVC (XLPE) 3- Piastra 4- Guaina interna in PVC 5- Nastro in rame Schermatura 6- Guaina esterna in PVC
4. prestazioni elettriche
<1>la resistenza CC del conduttore soddisfa i requisiti di GB/T3956-1997.
<2>Vedere la tabella 3 per la resistenza di isolamento.
<3>Prova di tensione alternata.
Il cavo finito non si rompe se sottoposto a test di tensione CA di 50 Hz, 5 minuti e 3500 V. Per i cavi unipolari viene eseguita la prova della tensione di immersione.
5. Condizioni d'uso
<1>temperatura di esercizio massima consentita a lungo termine del conduttore: isolamento in PVC 70 gradi;
Isolamento XLPE 90 gradi.
<2>In caso di cortocircuito del cavo (durata massima 5s), la temperatura massima del conduttore non deve superare:
Isolamento in PVC 160 gradi;
Isolamento XLPE 250 gradi.
<3>La temperatura ambiente durante la posa non deve essere inferiore a 0 gradi .
<4>Il diametro di curvatura del cavo può essere uguale a quello dei normali cavi di alimentazione.
0Cavi isolati aerei da 0,6/1 kV
1. Ambito di applicazione
Il prodotto è adatto per linee elettriche aeree con tensione nominale fino a 0,6/1KV compreso e può essere utilizzato per linee fisse o conduttrici.
2. Specifiche del modello
<1>il significato corrispondente della lettera
JK-Cavo aereo L (T) -Nucleo in alluminio (nucleo in rame, generalmente omesso) Isolamento Y-polietilene Isolamento V-PVC
<2>Vedere la tabella 1 per i modelli.
Tabella 1
<3>Vedere la tabella 2 per i modelli.
Tavolo 2
3. Diagramma della struttura
4. Condizioni d'uso
<1>Conduttore per cavi isolato in PVC, PE, temperatura di esercizio consentita a lungo termine di 70 gradi.
<2>La temperatura di esercizio consentita del conduttore del cavo isolato XLPE è di 90 gradi per lungo tempo.
<3>La temperatura massima consentita del cavo in cortocircuito (durata massima 5s):
Isolamento in PVC per 160 gradi; L'isolamento in polietilene è di 150 gradi; L'isolamento XLPE è di 250 gradi.
<4>la temperatura di posa del cavo non è inferiore a 0 gradi .
<5>Raggio di curvatura consentito del cavo:
Il raggio di curvatura consentito dell'isolamento in PVC e PE non è inferiore a 6 volte il diametro del cavo;
Il raggio di curvatura consentito dell'isolamento XLPE non è inferiore a 15 volte il diametro del cavo.
Cavi aerei isolati in XLPE con anima in trefolo di acciaio e allumina per tensioni nominali fino a 10 kV inclusi
1. Ambito di applicazione e caratteristiche
Il prodotto è adatto per linee elettriche aeree con tensione CA nominale fino a 10 kV inclusi. A causa del suo utilizzo di un'anima a trefoli in acciaio-alluminio come conduttore, ha una certa capacità portante, rispetto alla resistenza alla trazione generale del cavo aereo è maggiore.
2. Specifiche del modello
<1>il significato corrispondente della lettera
JK-Cavo aereo LG-Steel Anima in trefoli di alluminio YJ-XLPE isolato/Q-Light

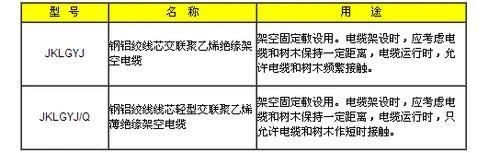

<2>Vedere la tabella 1 per i modelli e l'utilizzo.
Tabella 1
<2>Vedere la tabella 2 per i modelli e l'utilizzo.
Tavolo 2
3. Diagramma della struttura
4.Parametri di prestazione
<1>La struttura del conduttore, la resistenza CC e la forza di trazione soddisfano i requisiti delle norme di cui sopra.
<2>Il cavo resiste alla tensione di prova nella Tabella 4 per 1 minuto senza rotture.
Tabella 4
<3>resistenza di isolamento: a temperatura ambiente, il cavo immerso in acqua per 1 h, sorgente di tensione 80 ~ 500 v cc, il tempo stabile di 1 min ~ 5 min, tensione nominale 10 kv resistenza di isolamento del cavo non deve essere inferiore a 1500 M Ω / km, la resistenza di isolamento della struttura isolante leggera e sottile del cavo non deve essere inferiore a 1000 M Ω / km.
5. Condizioni d'uso
<1>Tensione nominale 1KV, 10KV.
<2>la temperatura di posa del cavo non è inferiore a 0 gradi .
<3>In caso di cortocircuito (durata massima 5S), la temperatura massima del cavo è di 250 gradi.
<4>la temperatura di esercizio ammissibile a lungo termine del conduttore è di 90 gradi.
<5>il raggio di curvatura del cavo: il cavo aereo 1KV non è inferiore a 6 volte il diametro del cavo;
Il cavo aereo da 10 kV non è inferiore a 20 volte il diametro del cavo.
Cavi isolati aerei 10kV, 35kV
1. Ambito di applicazione
Questo prodotto è una nuova serie di prodotti per la trasmissione di energia elettrica tramite linee di trasmissione aeree. È preferito per la costruzione di reti elettriche e la trasformazione di linee di trasmissione da 10 kV e 35 kV. E' la serie più indicata per la manutenzione della linea e la serie di prodotti di sicurezza. I prodotti con anima in filo di rame flessibile sono adatti per il cavo verso il basso del trasformatore.
2. Specifiche del modello
<1>il significato corrispondente della lettera
JK- cavo aereo T-anima in rame (omessa) TR- anima in rame morbido L-anima in alluminio LH- anima in lega di alluminio
Y- isolamento in polietilene YJ- isolamento in XLPE /B- isolamento in XLPE naturale Q- isolamento sottile in XLPE leggero
<2>Vedere la tabella 1 per i modelli e le precauzioni di posa.
Tabella 1
3. Diagramma della struttura
4. Parametri tecnici
<1>La forza di trazione del trefolo del cuscinetto, la resistenza CC del conduttore e la forza di trazione soddisfano i requisiti di GB14049.
<2>Vedere la tabella 5 per altri aspetti tecnici
tavola 5
5. Condizioni d'uso
<1>La tensione nominale è 10KV, 35KV.
<2>La temperatura di posa dei cavi non deve essere inferiore a 0 gradi .
<3>Temperatura massima del cavo in corto circuito (durata massima 5s) :
isolamento XLPE 250 gradi;
Isolamento in polietilene ad alta densità 150 gradi.
<4>La temperatura di esercizio a lungo termine massima consentita del conduttore:
Cavi con struttura della linea di carico, determinata dalla temperatura massima consentita di esercizio a lungo termine dell'isolamento.
isolamento XLPE 90 gradi;
Isolamento in polietilene ad alta densità 75 gradi.
<5>Raggio di curvatura consentito del cavo:
Cavo unipolare non inferiore a 20 volte il diametro del cavo;
Cavo multipolare non inferiore a 15 volte il diametro del cavo.
Cavi di alimentazione isolati e rivestiti in gomma siliconica resistenti al calore per la tensione nominale del convertitore di frequenza 0,6/1kV
1. Ambito di applicazione
Questo prodotto è adatto per sistemi di trasmissione di potenza con inverter di grado resistente alle alte temperature.
2. Nome del modello
3.Modello e specifiche
4.l'uso delle caratteristiche
●Max. la temperatura di esercizio ammissibile del conduttore per lungo tempo è di 180 gradi; La temperatura di esercizio più bassa può raggiungere -60 gradi .
● La temperatura di cortocircuito del conduttore non deve superare i 350 gradi (durata massima di 5 secondi).
La temperatura di posa del cavo non deve essere inferiore a 0 gradi .
● Il raggio di curvatura della posa del cavo schermato intrecciato con filo di rame o filo di rame stagnato non deve essere superiore a 5 volte il suo diametro esterno e il raggio di curvatura della posa del cavo schermato composito avvolto in filo di rame avvolto con nastro di rame non deve essere superiore a 10 volte il suo diametro esterno.
5.Caratteristiche del prodotto
● Può migliorare il fattore di potenza del sistema, ridurre l'influenza negativa di alte armoniche su cavi e apparecchiature, ridurre il rumore del motore.
Ha una buona prestazione di schermatura, l'impedenza di trasferimento dello strato di schermatura che misura rispettivamente 30 MHZ, 60 MHZ a due punti, non è maggiore di 25 Ω / m, 50 Ω / m.
● Il coefficiente di schermatura ideale del cavo: la schermatura intrecciata con filo di rame non è superiore a {{0}}.9, la schermatura composita avvolta con nastro di rame avvolto da filo di rame non è superiore a 0,6.
● Può migliorare le prestazioni di sicurezza dell'elettricità del sistema e del cavo.
Il tasso di variazione prima e dopo il test di invecchiamento di 200 gradi non è superiore a ±25 percento.
6. Diagramma schematico della struttura del prodotto
7.Lunghezza della consegna
● La lunghezza della consegna non deve essere inferiore a 100 m.
● La consegna in qualsiasi lunghezza è soggetta a mutuo accordo.
● L'errore di misurazione della lunghezza non è superiore a ±0,5 percento.
Cavi aerei isolati reticolati irradiati con tensione nominale di 10kV
1. Uso del prodotto
Questo prodotto è una nuova serie di prodotti per la trasmissione di energia elettrica tramite linee di trasmissione aeree. È preferito per la realizzazione e trasformazione di linee di trasmissione a 10kV in rete elettrica. È la serie di prodotti più indicata per la manutenzione e la sicurezza delle linee.
2. Nome del modello
Il modello del prodotto soddisfa i requisiti nella tabella 1.
Tabella 1
3. Specifiche del prodotto
Le specifiche del prodotto devono essere conformi alla tabella 2
Tavolo 2
4.l'uso delle caratteristiche
<1>La temperatura di esercizio massima consentita del conduttore per un lungo periodo è di 105 gradi.
<2>Quando si verifica un cortocircuito (durata massima 5S), la temperatura massima del conduttore non deve superare i 250 gradi
5.Caratteristiche del prodotto
<1>La resistenza CC del conduttore del cavo finito deve soddisfare rispettivamente i requisiti di GB/T3953, GB/T3955, GB/T3956 e JB/T8134;
<2>Il cavo schermato non isolato deve essere sottoposto alla prova di resistenza di isolamento specificata in GB/T3048.6;
<3>Il cavo finito deve essere sottoposto a prova di tensione CA e prova di tensione CA 4H come specificato in GB/T3048.8;
<4>Il cavo dovrà essere sottoposto alla prova di prestazione alla flessione specificata in GB/T2951.23;
<5>Il cavo deve essere sottoposto alla prova di tensione impulsiva e alla prova di tensione CA specificate in GB/T3048.8;
<6>nessun cavo schermato con isolamento deve essere sottoposto al test di resistenza dell'isolamento GB/T3048.7 al segno elettrico;
<7>I cavi senza isolamento e schermatura devono essere sottoposti alla prova di resistenza agli agenti atmosferici specificata nell'Appendice A di GB/T14049;
<8>Il cavo dovrà essere sottoposto alla prova di adesione (scivolamento) dell'isolamento GB/T14049.
6.Lunghezza della consegna
<1>La lunghezza di consegna dei cavi e la lunghezza e la quantità di cavi corti ammessi devono essere concordati tra le due parti principali.
<2>l'errore di misurazione della lunghezza non deve superare ±{0}},5 percento.
Cavo di alimentazione a bassa emissione di fumi e ritardante di fiamma irraggiato con isolamento in poliolefina reticolata esente da alogeni
1. Ambito di applicazione
Viene utilizzato principalmente per allarmi antincendio con tensione nominale 600/1000 V e inferiore e per linee di alimentazione di strutture di emergenza come apparecchiature antincendio, apparecchiature di comunicazione e trasporto di passaggio di emergenza, che richiedono resistenza al fuoco. È particolarmente adatto per il sistema di trasmissione di potenza che può garantire l'arresto di emergenza, l'isolamento di contenimento, il raffreddamento di emergenza del nocciolo del reattore, la rimozione del calore del reattore e impedire che materiale radioattivo si scarichi nell'ambiente circostante sotto carico sismico al di fuori del contenimento della centrale nucleare.
2. Modello e specifiche del prodotto
<1>I modelli di prodotto sono specificati nella Tabella 1.
2.Le specifiche del prodotto sono riportate nella Tabella 2
3.caratteristiche del prodotto
<1>con buone prestazioni elettriche e di isolamento;
<2>con buone prestazioni di invecchiamento termico, temperatura di lavoro continua a lungo termine in base alla selezione di diverse varietà di 90 gradi e 105 gradi.
<3>grande capacità di carico, le prestazioni di protezione da sovraccarico sono elevate;
<4>privo di alogeni, basso fumo, bassa tossicità e caratteristiche di protezione ambientale;
<5>la trasmissione della luce di combustione del cavo è ridotta;
<6>eccellente prestazione ignifuga, può superare la prova di combustione del fascio;
<7>Ha una buona resistenza al fuoco.
4. Principali prestazioni tecniche
<1>La temperatura di lavoro del cavo finito raggiunge 90 gradi e 105 gradi.
<2>Il cavo finito soddisfa i requisiti del test di resistenza al fuoco GB/T19216;
<3>La prestazione di combustione senza ritardo del prodotto finito ha superato il test di combustione a grappolo di tipo B previsto da GB/T18380.3;
<4>resistenza al freddo fino a -40 grado;
<5>costanti di resistenza di isolamento Ki acuità 3,67 M Ω. Km;
<6>resistenza del conduttore per soddisfare i requisiti del conduttore GB/T3956;
<7>Prova secondo GB/T17650 e GB/T17651
Trasmittanza della densità del fumo Maggiore o uguale al 60 percento;
PH 4,3 o superiore
Conducibilità 10 mu S/mm o meno
<8>Il cavo finito deve essere sottoposto alla prova di tenuta alla tensione a frequenza industriale specificata nella tabella:
5.l'uso delle caratteristiche
<1>La temperatura di esercizio a lungo termine del conduttore non deve superare 90 gradi o 105 gradi;
<2>In condizioni di funzionamento accidentale (durata non superiore a 5 secondi), la temperatura massima del conduttore non deve superare i 270 gradi e la temperatura del cavo non deve essere inferiore a 0 gradi;
<3>Raggio di curvatura ammissibile del cavo: il tipo non armato non deve essere inferiore a 6 volte il diametro del cavo; Il tipo di armatura non deve essere inferiore a 12 volte il diametro del cavo
<4>prima e dopo l'uso del cavo non possono essere impatti meccanici, graffi taglienti di utensili e altri danni che influiscono sulle prestazioni del cavo.
6.Lunghezza della consegna
<1>La lunghezza della consegna non deve essere inferiore a 100 m.
<2>Di comune accordo, la consegna può essere effettuata in qualsiasi lunghezza.
<3>l'errore di misurazione della lunghezza non è superiore a ±{0}},5 percento.
E cavo per batteria marina
Nome | Lunghezza (millimetro) | Lunghezza (millimetro) | Lunghezza (millimetro) | Lunghezza (millimetro) | Lunghezza (millimetro) | Lunghezza (millimetro) |
CHJPFP86/SC | 1*2*0.75 | 3*2*2.5 | 7*2*1.5 | 14*2*1 | 24*2*0.75 | 30*2*2.5 |
150V-250V | 1*2*1 | 4*2*0.75 | 7*2*2.5 | 14*2*1.5 | 24*2*1 | 33*2*0.75 |
1*2*1.5 | 4*2*1 | 10*2*0.75 | 14*2*2.5 | 24*2*1.5 | 33*2*1 | |
1*2*2.5 | 4*2*1.5 | 10*2*1 | 16*2*0.75 | 24*2*2.5 | 33*2*1.5 | |
2*2*0.75 | 4*2*2.5 | 10*2*1.5 | 16*2*1 | 27*2*0.75 | 33*2*2.5 | |
2*2*1 | 5*2*0.75 | 10*2*2.5 | 16*2*1.5 | 27*2*1 | 37*2*0.75 | |
2*2*1.5 | 5*2*1 | 12*2*0.75 | 16*2*2.5 | 27*2*1.5 | 37*2*1 | |
2*2*2.5 | 5*2*1.5 | 12*2*1 | 19*2*0.75 | 27*2*2.5 | 37*2*1.5 | |
3*2*0.75 | 5*2*2.5 | 12*2*1.5 | 19*2*1 | 30*2*0.75 | 37*2*2.5 | |
3*2*1 | 7*2*0.75 | 12*2*2.5 | 19*2*1.5 | 30*2*1 | ||
3*2*1.5 | 7*2*1 | 14*2*0.75 | 19*2*2.5 | 30*2*1.5 |
Etichetta sexy: ponte per navi di cavi marini, Cina, fornitori, produttori, fabbrica, prezzo, in vendita
